差压变送器是一种在工业生产中使用非常广泛的仪表之一，通过其测量的物理参数也很多，诸如压力，液位，流量都可以通过其获时，对于工业生产中有着重要的意义。

差压变送器在工业生产中应用很广泛，用来测量工业流量效果十分显著。通常与孔板流量计，V锥流量计，弯管流量计，威力巴流量计，阿牛巴（均束管）流量计等进行配套使用。

差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压（压力）、流量、液位等工艺参数转换成统一的标准信号（如DC 4mA～20mA电流），作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。

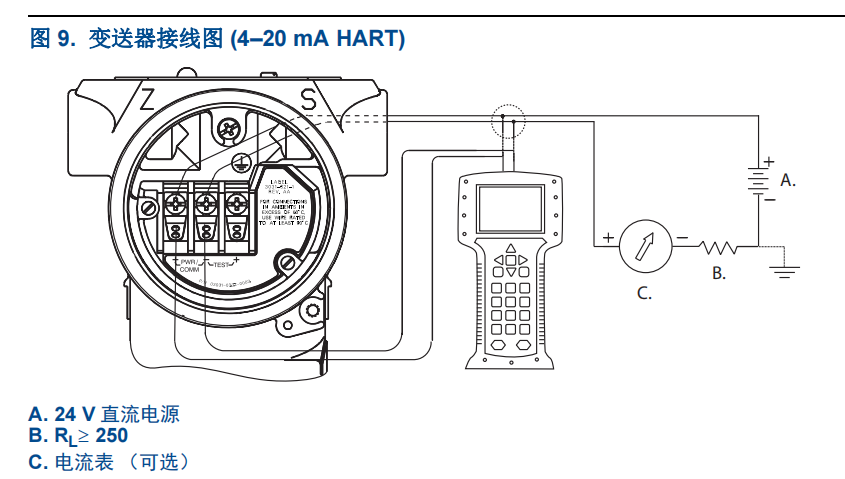

差压变送器接线步骤：

1. 卸下现场端子 （FIELD TERMINALS）一侧的外壳盖。

 2. 把正极引线连接到 “+” 端子 (PWR/COMM)，把负极引线连接到 “–” 端子。

 3. 把外壳接地，以符合当地的接地规定。

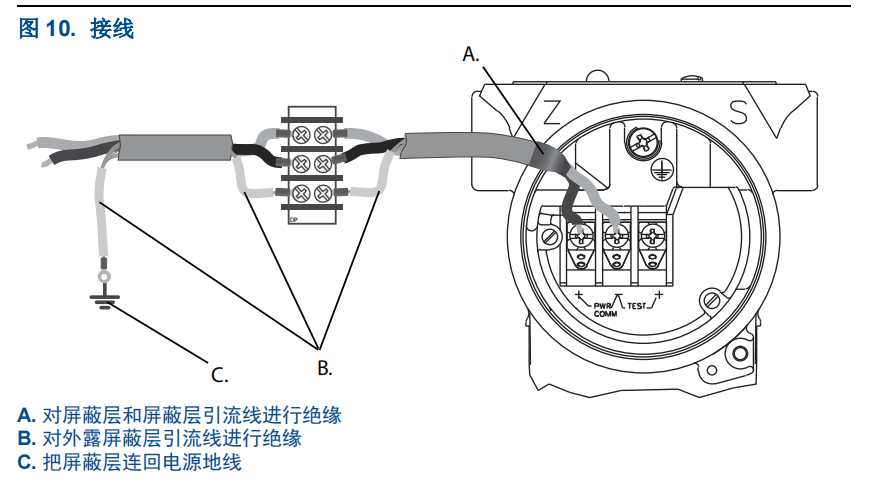

 4. 确保正确接地。仪表电缆屏蔽层必须：

a. 修剪平整且不接触变送器的电子装置外壳。

b. 若电缆通过接线盒走线，则应连接到下一段屏蔽层。

c. 在电源端妥善接地。

5. 若需要瞬变保护，则应参照 “瞬变保护接线端子的接地” 一节的接地说明进行。

6. 应塞好并密封未用的导线管接口。

7. 重新盖好外壳护盖。


注意：

应使用屏蔽双绞线以获得最佳效果。应使用长度不超过 1500 米 （5000 英尺）的24 AWG 或更粗接线。根据实际情况，可在安装接线时做一个滴水圈。滴水圈的布置应保证其底部低于导线管接头和变送器外壳。

* 除非 3051 的外壳正确接地，否则安装瞬变保护接线端子不能提供瞬变保护。

*走线时不要把信号线与电源线一起布置在导线管中或开式电缆桥架上，或者布置在大型电气设备附近。

* 不要把带电的信号线与测试端子连接。信号线里的能量可能损坏接线端子中的测试二极管。

 瞬变保护接线端子的接地在电子装置外壳的外面和端子仓中提供有接地端接装置。在安装瞬变保护接线端子时，使用这些接地点。建议使用 18 AWG 或更大规格的接线把外壳接地点与大地 （内部或外部）连接。


差压变送器的安装要求
液体应用：

将分流接头安装在管道侧面。

将变送器安装在分流接头的侧面或底部。

安装变送器时应使排液 / 排气阀向上。

气体应用：

1. 将分流接头安装在管道顶部或侧面。

 2. 将变送器安装在分流接头的侧面或顶部。


差压变送器在工艺管道上的安装位置与被测介质有关，为了获得较好的安装效果，应注意考虑下面情况：

* 防止变送器与腐蚀性或过热的被测介质直接接触；

* 防止渣滓在引压管内沉积，堵塞；

* 正负压两侧引压管的长度应尽量相同；

* 正负压两侧引压管内的液柱压头应保持平
